Łańcuchy lamelowe, znane również jako łańcuchy zębate lub łańcuchy cichobieżne, to specjalistyczny typ łańcuchów napędowych, które wyróżniają się unikalną konstrukcją i sposobem współpracy z kołem zębatym. Ich nazwa pochodzi od licznych, cienkich płytek (lamel), które tworzą ogniwa i zazębiają się z kołem w sposób przypominający zazębienie kół zębatych.

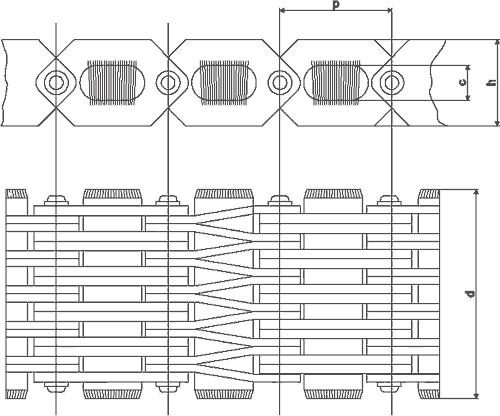

Budowa i Zasada Działania

W przeciwieństwie do łańcuchów rolkowych czy tulejkowych, łańcuchy lamelowe nie posiadają rolek. Zamiast tego składają się z:

• Płytek (lamel): Są to metalowe płytki o specjalnie ukształtowanych profilach (najczęściej trapezowych lub zbliżonych do zęba koła zębatego), które stanowią główne elementy ogniw. Płytki są ułożone warstwowo i połączone sworzniami.

• Sworzni: Łączące płytki, tworząc przeguby łańcucha.

• Wewnętrznych i zewnętrznych płytek prowadzących (opcjonalnie): Niektóre konstrukcje posiadają specjalne płytki, które współpracują z kołem zębatym lub z rowkami w kole, aby zapewnić stabilne prowadzenie łańcucha.

Zasada działania opiera się na tym, że profilowane krawędzie płytek łańcucha zazębiają się bezpośrednio z zębami koła łańcuchowego. Dzięki temu nacisk jest rozkładany na wiele płytek, co prowadzi do cichszej i płynniejszej pracy

Kluczowe Cechy i Zalety

1. Cicha praca (stąd "cichobieżne"): Jest to jedna z najważniejszych zalet łańcuchów lamelowych. Dzięki wielopłytkowej konstrukcji i precyzyjnemu zazębieniu, pracują znacznie ciszej niż łańcuchy rolkowe, szczególnie przy wysokich prędkościach.

2. Wysoka precyzja przeniesienia napędu: Zapewniają bardzo dokładne i synchroniczne przenoszenie mocy, co jest kluczowe w precyzyjnych maszynach.

3. Mniejsze drgania: Płynne zazębienie redukuje drgania i wibracje w układzie napędowym.

4. Wyższa odporność na zużycie (w określonych warunkach): Duża liczba płytek rozkłada obciążenie na większą powierzchnię styku, co może wydłużyć żywotność łańcucha w porównaniu do niektórych łańcuchów rolkowych przy podobnym obciążeniu.

5. Możliwość pracy z dużymi prędkościami: Ze względu na swoją konstrukcję i cichą pracę, są idealne do zastosowań, gdzie wymagane są wysokie prędkości obrotowe.

6. Kompaktowa konstrukcja: W niektórych przypadkach mogą być bardziej kompaktowe niż łańcuchy rolkowe o podobnej wytrzymałości.

Zastosowania Łańcuchów Lamelowych

Ze względu na swoje unikalne właściwości, łańcuchy lamelowe są szeroko stosowane w aplikacjach, gdzie cicha praca, precyzja i wysoka wydajność są kluczowe:

• Przekładnie rozrządu w silnikach spalinowych: W wielu samochodach i innych pojazdach mechanicznych zastępują paski rozrządu lub inne łańcuchy, zapewniając cichszą i trwalszą pracę.

• Wysokoobrotowe maszyny przemysłowe: W maszynach włókienniczych, drukarskich, obrabiarkach CNC, gdzie wymagana jest precyzja i minimalizacja hałasu.

• Pompy i sprężarki: W niektórych typach napędów, gdzie zależy nam na płynnej pracy.

• Maszyny do produkcji opakowań: Gdzie precyzyjne pozycjonowanie i szybka praca są niezbędne.

• Systemy transportowe w środowiskach wrażliwych na hałas: W przemyśle spożywczym czy farmaceutycznym, gdzie cicha praca jest atutem.

Konserwacja

Podobnie jak inne łańcuchy, łańcuchy lamelowe wymagają regularnego smarowania, aby zapewnić ich długą i bezawaryjną pracę. Rodzaj smaru zależy od warunków pracy (temperatura, obciążenie, obecność zanieczyszczeń). Ich cicha praca nie oznacza, że są bezobsługowe; wręcz przeciwnie – precyzyjna konstrukcja wymaga odpowiedniej dbałości o smarowanie.

Łańcuchy lamelowe są więc doskonałym wyborem tam, gdzie priorytetem jest cicha, płynna i precyzyjna praca przy często wysokich prędkościach, stanowiąc zaawansowaną alternatywę dla tradycyjnych łańcuchów rolkowych.
