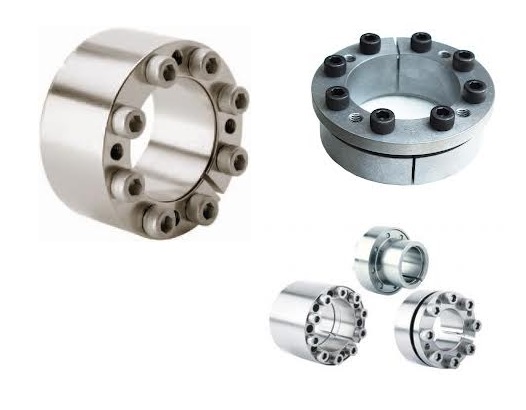

Jak działają pierścienie rozprężno-zaciskowe KTR CLAMPEX?

Działanie pierścieni CLAMPEX opiera się na zasadzie kontrolowanego zaciskania promieniowego. Po dokręceniu zintegrowanych śrub, specjalnie ukształtowane elementy klinowe wewnątrz pierścienia generują ciśnienie:

• Pierścień wewnętrzny jest dociskany do wału, tworząc tarcie.

• Pierścień zewnętrzny rozpręża się w otworze piasty, również tworząc tarcie.

W ten sposób powstaje wytrzymałe połączenie cierne, które jest odporne na poślizg i przenosi moment obrotowy oraz siły osiowe w sposób bezluzowy.

Kluczowe zalety pierścieni rozprężno-zaciskowych KTR CLAMPEX:

1. Bezluzowe i precyzyjne połączenie: Eliminują luzy, które występują w połączeniach wpustowych, co jest kluczowe w aplikacjach wymagających wysokiej precyzji, takich jak serwonapędy, maszyny narzędziowe czy systemy pozycjonowania.

2. Ochrona wałów i piast: Brak konieczności frezowania rowków wpustowych oznacza, że wały nie są osłabione, co zwiększa ich wytrzymałość zmęczeniową. Dodatkowo, równomierny rozkład obciążeń na powierzchni styku minimalizuje ryzyko uszkodzeń mechanicznych.

3. Łatwy i szybki montaż/demontaż: Proces montażu polega na prostym dokręcaniu śrub (zgodnie z określonym momentem), a demontaż na ich poluzowaniu. To znacznie skraca czas instalacji i serwisu w porównaniu do tradycyjnych metod.

4. Możliwość precyzyjnego pozycjonowania kątowego: Ponieważ połączenie nie jest ograniczone przez wpust, można precyzyjnie ustawić kątowo piastę względem wału.

5. Wysoka odporność na obciążenia dynamiczne: Połączenia cierne KTR CLAMPEX są bardzo odporne na zmienne obciążenia, wibracje oraz nagłe przyspieszenia i hamowania.

6. Kompensacja tolerancji: Mogą tolerować pewne niedokładności wymiarowe wałów i piast, co ułatwia montaż.

7. Ekonomiczność: Niższe koszty obróbki elementów, krótszy czas montażu i demontażu oraz dłuższa żywotność maszyny przekładają się na znaczne oszczędności.

8. Szeroki zakres temperatur pracy: Standardowo od -20°C do +160°C.

Najpopularniejsze serie pierścieni KTR CLAMPEX:

KTR oferuje szeroką gamę pierścieni CLAMPEX, dostosowanych do różnych wymagań aplikacyjnych. Najczęściej spotykane typy to:

• CLAMPEX KTR 100 / 150: Niesamocentrujące pierścienie wewnętrzne, proste w konstrukcji, często stosowane do osiowego mocowania piast. Wymagają dodatkowego centrowania wału z piastą.

• CLAMPEX KTR 105 / 130 / 131: Kompaktowe pierścienie samocentrujące, łatwe w montażu. CLAMPEX KTR 105 jest szczególnie popularny ze względu na kompaktową budowę i automatyczne centrowanie piasty na wale.

• CLAMPEX KTR 200 / 201 / 203 / 206: Szeroka rodzina uniwersalnych pierścieni samocentrujących.

  • CLAMPEX KTR 203 (i 206) to popularne serie o krótkiej konstrukcji, często bez pierścienia osiowego. Są wszechstronne i znajdują zastosowanie w wielu standardowych napędach.

  • CLAMPEX KTR 200 (i 201) to pierścienie o szerokim zastosowaniu, również samocentrujące, często wykorzystywane w połączeniu ze sprzęgłami.

• CLAMPEX KTR 225: Pierścień samocentrujący, który pozwala na łączenie piast o stałej średnicy zewnętrznej z wałami o różnych średnicach.

• CLAMPEX KTR 250: Specjalnie zaprojektowany do aplikacji z cienkościennymi korpusami piast, gdzie inne pierścienie mogłyby powodować nadmierne naprężenia.

• CLAMPEX KTR 400: Przeznaczony do przenoszenia bardzo wysokich momentów obrotowych, charakteryzuje się doskonałymi parametrami.

• CLAMPEX KTR 603 / 620: Zewnętrzne pierścienie rozprężno-zaciskowe (tuleje zaciskowe/shrink discs), stosowane do łączenia wałów cylindrycznych z wałami drążonymi (np. w przekładniach nasadzanych). Oferują bezluzowe i cierne połączenie.

• CLAMPEX KTR 700: Sztywne połączenia wał-wał, zapewniające bezluzowe, odporne na zginanie i skręcanie połączenie.

Zastosowanie pierścieni rozprężno-zaciskowych KTR CLAMPEX:

Pierścienie KTR CLAMPEX są wykorzystywane w niemal każdej gałęzi przemysłu, gdzie wymagane jest niezawodne i precyzyjne połączenie wału z piastą:

• Przemysł maszynowy: Obrabiarki, maszyny drukarskie, tekstylne, pakujące, przenośniki.

• Technika napędowa: Motoreduktory, bębny napędowe, koła pasowe, koła zębate, sprzęgła.

• Robotyka i automatyka: Wszędzie tam, gdzie kluczowa jest precyzja, minimalne luzy i dynamiczne obciążenia.

• Pompy i wentylatory: Do montażu wirników i piast.

• Górnictwo i ciężki przemysł: W aplikacjach o wysokich obciążeniach i trudnych warunkach.
