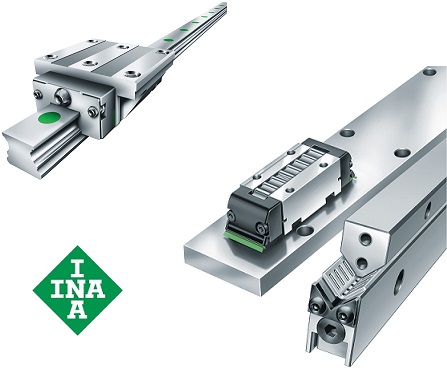

Kluczowe Typy Prowadnic Liniowych INA

INA oferuje głównie trzy główne typy prowadnic liniowych, różniące się elementami tocznymi:

1. Prowadnice Liniowe Kulkowe (Ball Recirculating Units / Ball Guides): Wykorzystują kulki jako elementy toczne. Są wszechstronne, ekonomiczne i charakteryzują się niskim tarciem. Idealne do zastosowań, gdzie wymagana jest dobra precyzja, ale obciążenia nie są ekstremalnie wysokie.

   • Seria KUE (KWVE/KWME): To są wózki i szyny profilowe o wysokiej nośności. Charakteryzują się czterema rzędami kulek, co zapewnia wysoką sztywność we wszystkich kierunkach. Dostępne są w różnych kształtach (np. wąskie, szerokie, standardowe, z kołnierzem) i rozmiarach, a także w wersji ze stali nierdzewnej. Często wyposażone w system smarowania Durawipe dla długotrwałej pracy bez konserwacji.

   • Seria KUVE/KUME (Profile Rail Ball Units with Integrated Measuring System): To warianty serii KUE/KWVE/KWME z zintegrowanym, bezdotykowym systemem pomiarowym. Pozwalają na precyzyjne pozycjonowanie i pomiar długości w czasie rzeczywistym, bez konieczności stosowania dodatkowych zewnętrznych systemów pomiarowych.

2. Prowadnice Liniowe Rolkowe (Roller Recirculating Units / Roller Guides): Wykorzystują cylindryczne rolki jako elementy toczne. Dzięki większej powierzchni styku rolek z bieżnią, te prowadnice oferują znacznie wyższą sztywność i nośność niż prowadnice kulkowe. Są przeznaczone do zastosowań, gdzie występują duże obciążenia i wymagana jest ekstremalna sztywność.

   • Seria RUS (RUS/RUE): Są to ciężkie prowadnice rolkowe o bardzo wysokiej nośności. Oferują doskonałą sztywność i są przeznaczone do pracy w trudnych warunkach i przy dużych obciążeniach, np. w obrabiarkach.

   • Seria RW (Roller Guide Ways): To również prowadnice rolkowe, ale często w wariantach z innym typem bieżni, optymalizowane pod kątem konkretnych zastosowań.

3. Prowadnice Liniowe Igiełkowe (Needle Roller Linear Units): Wykorzystują igiełki (cienkie rolki) jako elementy toczne. Zapewniają bardzo wysoką nośność promieniową i są idealne do zastosowań, gdzie wymagana jest kompaktowa konstrukcja przy dużych obciążeniach.

   • Seria KLR (Linear Roller Bearing and Guideway Assemblies): Są to gotowe zespoły prowadnic liniowych opartych na igiełkach. Zapewniają precyzyjne prowadzenie i wysoką sztywność.

Inne Systemy Liniowe INA

INA oferuje również szereg innych rozwiązań w technice liniowej:

• Wałki Precyzyjne i Tuleje Liniowe:

  • Seria KGS/KGX (Precision Shafts): Wałki hartowane i szlifowane, stanowiące bieżnie dla tulei liniowych.

  • Seria KBO/KB (Linear Ball Bearings / Tuleje Liniowe): Standardowe łożyska liniowe kulkowe do wałków okrągłych.

  • Seria KGT/KG (Linear Bushings with Integral Flange): Tuleje liniowe zintegrowane z kołnierzem montażowym.

• Prowadnice Rolkowe (Track Rollers / Cam Followers):

  • Seria LR (Track Rollers): Rolki toczne wykorzystywane w systemach transportowych, prowadnicach drzwi, itp.

  • Seria NUTR/NATR (Cam Followers / Rolki Krzywkowe): Specjalistyczne łożyska do śledzenia konturów lub ruchów krzywkowych.

Kluczowe Zalety Prowadnic Liniowych INA:

• Wysoka precyzja: Dzięki zaawansowanym procesom produkcyjnym i kontroli jakości, prowadnice INA gwarantują dokładne pozycjonowanie.

• Sztywność: Kluczowa dla zachowania precyzji pod obciążeniem, minimalizowania drgań i odkształceń.

• Wysoka nośność: Zarówno warianty kulkowe, jak i rolkowe, są projektowane do przenoszenia znaczących obciążeń w wielu kierunkach.

• Długa żywotność: Wynikająca z jakości materiałów, precyzji wykonania i efektywnych systemów smarowania.

• Niskie tarcie: Zapewnia płynny ruch, mniejsze zużycie energii i niskie generowanie ciepła.

• Modularność: Wiele systemów INA pozwala na łatwą wymianę komponentów i elastyczność w projektowaniu.

• Odporność na zanieczyszczenia: Skuteczne uszczelnienia chronią wnętrze prowadnic, co jest ważne w trudnych środowiskach przemysłowych.

• Opcje smarowania: Systemy takie jak Durawipe zapewniają bezobsługową pracę przez długi czas.

Zastosowania

Prowadnice liniowe INA znajdują zastosowanie w szerokim spektrum branż, w tym:

• Obrabiarki CNC: Frezarki, tokarki, szlifierki, maszyny do cięcia.

• Automatyka przemysłowa: Roboty, systemy pick-and-place, linie montażowe.

• Maszyny pakujące i poligraficzne.

• Sprzęt medyczny i laboratoryjny.

• Przemysł półprzewodnikowy i elektroniczny.

• Maszyny do obróbki drewna i metalu.

• Systemy transportowe i magazynowe.
