Czym charakteryzują się oprawy łożysk samonastawnych?

Kluczową cechą tych zespołów jest samonastawność łożyska. Oznacza to, że pierścień zewnętrzny łożyska ma kulistą powierzchnię, która pasuje do kulistego otworu w oprawie. Dzięki temu łożysko może swobodnie wychylać się w niewielkim zakresie, kompensując drobne błędy niewspółosiowości wału względem oprawy, a także ugięcia wału.

Główne cechy i zalety:

• Kompensacja niewspółosiowości: To ich największa zaleta. Pozwalają na montaż w miejscach, gdzie idealne wyrównanie wału jest trudne lub niemożliwe.

• Łatwy montaż i demontaż: Są fabrycznie smarowane i uszczelnione, co znacznie upraszcza instalację. Często posiadają poszerzony pierścień wewnętrzny, który ułatwia mocowanie na wale.

• Gotowe do użycia: Stanowią kompletne rozwiązanie, nie wymagające dodatkowych komponentów do podstawowego działania.

• Skuteczne uszczelnienie: Zintegrowane uszczelnienia chronią łożysko przed kurzem, brudem i wilgocią, wydłużając jego żywotność.

• Zapas smaru: Wiele zespołów posiada własny zapas smaru, co redukuje potrzebę częstego dosmarowywania.

• Odporność na obciążenia: Pomimo swojej elastyczności, są zaprojektowane do przenoszenia obciążeń promieniowych i umiarkowanych obciążeń osiowych.

• Różnorodność materiałów: Oprawy mogą być wykonane z żeliwa (najpopularniejsze), stali nierdzewnej, blachy stalowej, a nawet tworzyw termoplastycznych (dla zastosowań np. w przemyśle spożywczym, gdzie wymagana jest odporność na korozję i łatwość czyszczenia).

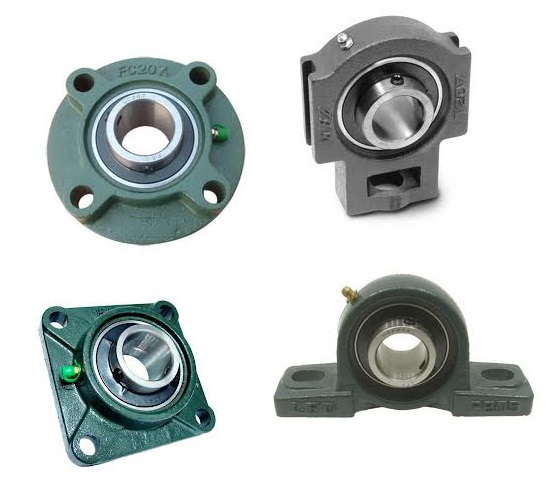

Rodzaje opraw łożysk samonastawnych

Oprawy do łożysk samonastawnych występują w różnych kształtach, co pozwala na ich dopasowanie do specyficznych potrzeb montażowych:

• Oprawy stojące (blokowe): Najbardziej uniwersalne, montowane do płaskiej powierzchni maszyny. Posiadają otwory do przykręcenia. Często spotykane serie to UCP (z otworem na wał).

• Oprawy kołnierzowe: Przeznaczone do montażu na ścianach lub innych powierzchniach prostopadłych do osi wału. Występują w różnych kształtach (okrągłe - UCF, kwadratowe - UCFL, owalne, trójkątne).

• Oprawy naciągowe: Specjalnie zaprojektowane do montażu łożysk z otworem stożkowym, często z tulejami wciąganymi. Używane w aplikacjach wymagających większej precyzji mocowania.

• Oprawy blaszane: Lekkie i ekonomiczne, wykonane z tłoczonej blachy stalowej, przeznaczone do lżejszych zastosowań.

• Oprawy termoplastyczne: Wykonane z tworzyw sztucznych, odporne na korozję i chemikalia, idealne do przemysłu spożywczego i medycznego.

Zastosowanie opraw łożysk samonastawnych

Dzięki swoim właściwościom, oprawy łożysk samonastawnych są szeroko stosowane w wielu gałęziach przemysłu, w tym:

• Rolnictwo: Maszyny rolnicze (np. kombajny, siewniki).

• Przemysł spożywczy: Urządzenia przetwórcze, maszyny pakujące (szczególnie oprawy z tworzyw sztucznych i stali nierdzewnej).

• Maszyny budowlane: Przenośniki, maszyny drogowe.

• Przemysł tekstylny: Maszyny do produkcji tkanin.

• Górnictwo i kopalnie: Przenośniki taśmowe, wentylatory.

• Wentylatory i dmuchawy: W systemach wentylacyjnych.

• Małe i średnie maszyny przemysłowe: Wszędzie tam, gdzie ważna jest prostota montażu i tolerancja na niewspółosiowość.

Wybór odpowiedniej oprawy łożyska samonastawnego zależy od warunków pracy, obciążeń, środowiska i wymagań montażowych. Producenci tacy jak SKF, FAG, INA, NSK, SNR, NTN, ZKL oferują szeroką gamę tych produktów, zapewniając rozwiązania dla praktycznie każdej aplikacji.
