Zespoły łożyskowe UCFC to kolejny popularny rodzaj gotowych do montażu jednostek łożyskowych samonastawnych. Charakteryzują się one okrągłą oprawą kołnierzową z czterema otworami montażowymi, co zapewnia im bardzo stabilne i sztywne mocowanie do konstrukcji maszyny. Podobnie jak inne zespoły samonastawne, składają się z łożyska kulkowego samonastawnego (serii UC) umieszczonego w dedykowanej oprawie.

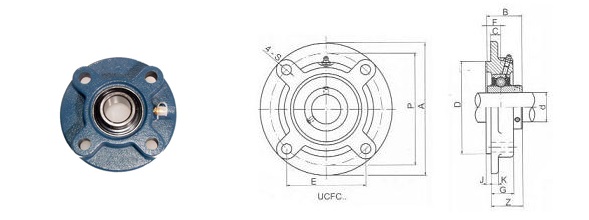

Symbol	Wymiary mm													Śruba mocująca
Symbol	d	A	P	E	C	S	J	K	G	D	Z	B	F	Śruba mocująca
UCFC201	12	100	78	55,1	10	12	5	7	20,5	62	28,3	31	12,7	M10
UCFC202	15	100	78	55,1	10	12	5	7	20,5	62	28,3	31	12,7	M10
UCFC203	17	100	78	55,1	10	12	5	7	20,5	62	28,3	31	12,7	M10
UCFC204	20	100	78	55,1	10	12	5	7	20,5	62	28,3	31	12,7	M10
UCFC205	25	115	90	63,6	10	12	6	7	21	70	29,8	34,1	14,3	M10
UCFC206	30	125	100	70,7	10	12	8	8	23	80	32,2	38,1	15,9	M10
UCFC207	35	135	110	77,8	11	14	8	9	26	90	36,4	42,9	17,5	M12
UCFC208	40	145	120	84,8	11	14	10	9	26	100	40,2	42,9	19	M12
UCFC209	45	160	132	93,3	11	16	12	14	26	105	41,2	42,9	19	M14
UCFC210	50	165	138	97,6	11	16	12	14	28	110	42,6	51,6	19	M14
UCFC211	55	185	150	106,1	13	19	12	15	31	125	46,4	55,6	22,2	M16
UCFC212	60	195	160	113,1	17	19	12	15	36	135	55,7	65,1	25,4	M16
UCFC213	65	205	170	120,2	17	19	14	15	36	145	56,7	65,1	25,4	M16
UCFC214	70	215	177	125,1	17	19	14	18	40	150	61,4	74,6	30,2	M16
UCFC215	75	220	184	130,1	18	19	16	18	40	160	62,5	77,8	33,3	M16
UCFC216	80	240	200	141,4	18	23	16	18	42	170	67,3	82,6	33,3	M20
UCFC217	85	250	208	147,1	18	23	18	20	45	180	69,6	85,7	34,1	M20
UCFC218	90	265	220	155,5	22	23	18	20	50	190	78,3	96	39,7	M20
