Dlaczego warto wybrać prowadnice szynowe HIWIN?



Systemy liniowe HIWIN wyróżniają się na tle konkurencji unikalną konstrukcją i parametrami:

• Wysoka nośność i sztywność: Czterorzędowa konstrukcja bieżni (w najpopularniejszej serii HG) zapewnia przenoszenie dużych obciążeń we wszystkich kierunkach.

• Samonastawność: Specjalna geometria bieżni (łuk gotycki) pozwala na kompensację drobnych błędów montażowych i nierówności powierzchni, zapobiegając zatarciom.

• Wymienność: Prowadnice i wózki HIWIN są produkowane z zachowaniem ścisłych tolerancji, co pozwala na dowolną wymianę wózków i szyn w obrębie tej samej klasy dokładności.

• Długa żywotność: Zastosowanie wysokogatunkowej stali i precyzyjna obróbka cieplna gwarantują tysiące kilometrów bezawaryjnego przebiegu.

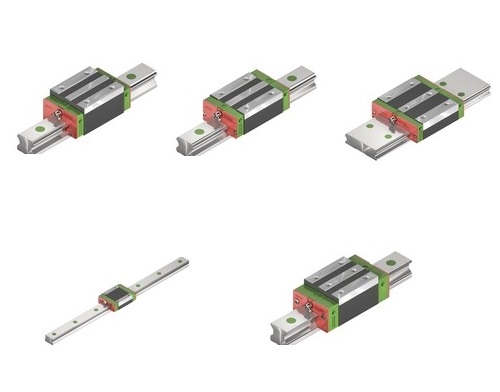

Przegląd Serii HIWIN – Dobierz Właściwy Produkt



Posiadamy w ofercie wszystkie kluczowe serie produktów HIWIN, dedykowane do różnych zastosowań:



1. Seria HG (HGR / HGH / HGW) – Standard Przemysłowy



Najpopularniejsza seria "Heavy Load" (ciężka), charakteryzująca się dużą sztywnością i nośnością.

• Zastosowanie: Centra obróbcze CNC, tokarki, frezarki, szlifierki, maszyny do obróbki drewna.

• Typy wózków:

  • HGH: Wózek wąski / wysoki (blokowy).

  • HGW: Wózek szeroki / kołnierzowy (z otworami gwintowanymi lub przelotowymi).



2. Seria EG (EGR / EGH / EGW) – Niski Profil



Seria niskoprofilowa, zaprojektowana do aplikacji o ograniczonej przestrzeni montażowej.

• Zastosowanie: Automatyka, maszyny pomiarowe, drukarki 3D, manipulatory.

• Cechy: Mniejsza wysokość zabudowy przy zachowaniu wysokiej nośności.



3. Seria QH / QE – Technologia Cicha (SynchMotion™)



Wózki wyposażone w koszyk kulkowy (technologia łańcuszka kulek).

• Zalety: Bardzo cicha praca, płynniejszy ruch, dłuższe okresy między smarowaniami.

• Zastosowanie: Przemysł medyczny, laboratoria, szybkie automaty montażowe.



4. Seria WE – Szeroka Szyna



Prowadnice o szerokim profilu, idealne do przenoszenia wysokich momentów obrotowych. Często stosowane jako pojedyncza szyna prowadząca.



5. Seria MG (MGN / MGW) – Miniaturowa



Małe prowadnice ze stali nierdzewnej do precyzyjnej mechaniki, elektroniki i sprzętu medycznego.



Usługi Dodatkowe – Cięcie Prowadnic na Wymiar



Wiemy, że każda maszyna jest inna. Dlatego nie musisz kupować szyn w sztangach po 4 metry. Oferujemy profesjonalne cięcie prowadnic liniowych HIWIN na dowolną długość z dokładnością do +/- 1mm.

• Cięcie na zimno (bez przegrzewania materiału).

• Gratowanie krawędzi.

• Zabezpieczenie antykorozyjne powierzchni cięcia.

• Możliwość przygotowania szyn do łączenia (szlifowanie czół) dla osi dłuższych niż 4000mm.



Jak zamawiać? Oznaczenia wózków HIWIN



Aby uniknąć pomyłek, warto zwrócić uwagę na oznaczenia wózków. Najważniejsze parametry to:

1. Rozmiar: Np. 15, 20, 25, 30, 35, 45 (oznacza szerokość szyny w mm).

2. Typ wózka:

   • CA / HA: Wózek blokowy (wąski), montaż śrubami od góry.

   • CC / HC: Wózek kołnierzowy (szeroki), montaż śrubami od góry lub od dołu.

3. Klasa napięcia wstępnego: Np. Z0 (lekki luz/brak napięcia), ZA (lekkie napięcie), ZB (średnie napięcie - standard w CNC).

Przykład: HIWIN HGH 25 CA Z0 (Wózek wysoki, rozmiar 25, standardowe obciążenie, brak napięcia wstępnego).



Zaufaj Sprawdzonemu Dostawcy



Kupując w DAKAM, masz 100% pewności, że otrzymujesz oryginalny produkt HIWIN. Rynek jest pełen tanich zamienników o znacznie gorszych parametrach, które mogą uszkodzić Twoją maszynę. My gwarantujemy jakość, która zapewni Ci spokój.





FAQ – Najczęściej Zadawane Pytania



P: Czy prowadnice HIWIN są kompatybilne z innymi markami?

O: Wymiary montażowe serii HG są zgodne z normą międzynarodową, co oznacza, że często można zamienić kompletny zestaw (szyna + wózek) innej marki na HIWIN. Jednak nie zaleca się zakładania wózka HIWIN na szynę innego producenta (i odwrotnie) ze względu na różnice w profilu bieżni i tolerancjach.

P: Jak często należy smarować wózki HIWIN?

O: To zależy od warunków pracy i obciążenia. Standardowo wózki są fabrycznie nasmarowane. Zalecamy stosowanie oryginalnych smarów HIWIN (np. G05) i uzupełnianie środka smarnego zgodnie z dokumentacją DTR maszyny.

P: Czy oferujecie wózki z uszczelnieniami do trudnych warunków?

O: Tak, wózki HIWIN można wyposażyć w dodatkowe akcesoria, takie jak zgarniacze blaszane, podwójne uszczelki czy zestawy smarujące E2 (smarowniczka olejowa), które znacznie wydłużają żywotność w pyle i wiórach.
