Zespoły toczne wałeczkowe
Wałeczkowe Prowadnice Liniowe INA – Seria RUE i Szyny TSX
Najwyższa Sztywność i Nośność dla Przemysłu Ciężkiego
Tam, gdzie kończą się możliwości prowadnic kulkowych, wkraczają wałeczkowe zespoły toczne INA serii RUE. Są to systemy liniowe klasy premium od Grupy Schaeffler, zaprojektowane do przenoszenia ekstremalnych obciążeń przy zachowaniu absolutnej precyzji i sztywności układu.
Jako dostawca produktów INA, oferujemy pełne portfolio wózków wałeczkowych RUE (Generacja D i E) oraz kompatybilnych szyn profilowych TSX. To rozwiązania pierwszego wyboru dla konstruktorów ciężkich obrabiarek, pras i centrów obróbczych.
Charakterystyka Serii RUE – Potęga Wałeczków
Wózki serii RUE wykorzystują wałeczki cylindryczne jako elementy toczne. Dzięki liniowemu stykowi wałeczków z bieżnią (w przeciwieństwie do punktowego styku w wózkach kulkowych), systemy te oferują:
-
Maksymalną nośność dynamiczną i statyczną.
-
Ekstremalną sztywność (minimalne ugięcie pod obciążeniem).
-
Najwyższą precyzję prowadzenia.

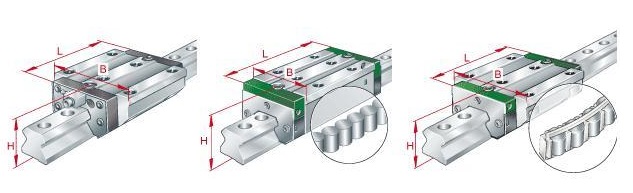

Dostępne Warianty Wózków RUE (Konfiguracja Kodów)
Posiadamy w ofercie pełen wachlarz wariantów geometrycznych, aby idealnie dopasować wózek do zabudowy Twojej maszyny:
1. Generacja i Standard (D vs E):
-
RUE..-D: Nowoczesna generacja (często w standardzie X-life), zoptymalizowana pod kątem płynności ruchu i szczelności.
-
RUE..-E: Sprawdzona, ekonomiczna seria standardowa.
2. Wymiary i Kształt Wózka:
-
Standard: Np.
RUE..-D-FE/RUE..-D-OE– Wózki kołnierzowe, standardowa długość i wysokość. -
Wersja Długa (L - Lang): Np.
RUE..-D-L-FE/RUE..-E-L– Przedłużony wózek dla jeszcze większej nośności i momentu obrotowego. -
Wersja Wysoka (H - Hoch): Np.
RUE..-D-H-FE/RUE..-E-H– Wózek wąski (blokowy), wysoki. -
Wersja Wysoka i Długa (HL): Np.
RUE..-D-HL-FE/RUE..-E-HL– Połączenie wąskiej budowy z maksymalną nośnością (najczęściej stosowane w osiach Z obrabiarek).
3. Wersje Ciche (KT):
-
Modele takie jak
RUE..-E-KT-LczyRUE..-E-KT-HLwyposażone są w łańcuszek (koszyk) rozdzielający wałeczki. Zapewnia to cichszą pracę, mniejsze opory ruchu i lepsze smarowanie.
(Legenda sufiksów: FE = smarowanie od góry/boku, uszczelnienie standard; OE = opcje smarowania, bez smaru fabrycznego)

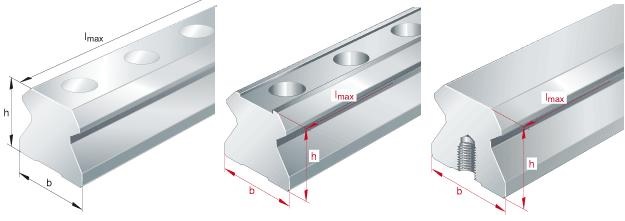

Szyny Profilowe INA TSX – Fundament Precyzji
Wózki RUE współpracują z dedykowanymi szynami wałeczkowymi serii TSX. Są to szyny o najwyższej twardości bieżni, zaprojektowane tak, aby nie ulegać odkształceniom pod naciskiem wałeczków.
Oferujemy szyny w różnych standardach montażu i generacjach:
-
Generacja D (TSX..-D):
-
TSX25-D: Standardowa szyna z otworami montażowymi od góry.
-
TSX25-D-ADB: Szyna z otworami od góry, z rowkiem pod taśmę maskującą (Cover Strip) – szybki montaż bez zatyczek.
-
TSX25-D-ADB-K: Wersja z taśmą maskującą i elementami zaciskowymi.
-
TSX25-D-U: Szyna z otworami gwintowanymi od dołu (montaż, gdy nie ma dostępu od góry).
-
-
Generacja E (TSX..-E):
-
Odpowiedniki dla starszej generacji wózków, np. TSX25-E-ADB, TSX...E.
-
Zastosowanie – Przemysł Ciężki i Precyzyjny
Prowadnice wałeczkowe INA RUE to standard w aplikacjach wymagających bezkompromisowej sztywności:
-
Centra Obróbcze CNC: Frezarki bramowe, wytaczarki, tokarki ciężkie.
-
Prasy i Wtryskarki: Prowadzenie form i suwaków.
-
Szlifierki: Gdzie wymagana jest redukcja wibracji.
-
Automatyzacja Heavy Duty: Manipulatory przenoszące ciężkie detale (np. w odlewniach).
Usługi Serwisowe – Cięcie i Kompletacja
Jako specjalistyczny dostawca techniki liniowej Schaeffler, zapewniamy:
-
Cięcie szyn TSX na wymiar: Precyzyjne docinanie szyn wałeczkowych z zabezpieczeniem antykorozyjnym.
-
Dobór zamienników: Pomożemy zamienić stare oznaczenia (np. serii RUE...C) na aktualne standardy D lub E.
-
Dostępność: Zapewniamy szybkie dostawy.
Szukasz prowadnic, które wytrzymają najcięższą pracę? Postaw na wałeczki INA RUE.
