Zespoły toczne rolkowo-kulkowe
Systemy Prowadzenia z Rolkami Bieżnymi INA – Seria LF
(Wózki LFL, LFKL, LFDL / Szyny LFS)
W aplikacjach wymagających dużych prędkości, cichej pracy, niskiej masy własnej oraz odporności na zanieczyszczenia, klasyczne prowadnice kulkowe ustępują miejsca systemom prowadzenia z rolkami bieżnymi INA (Track Roller Guidance Systems). Jest to modułowy system oparty na szynach profilowych (zazwyczaj aluminiowych z wprasowanymi stalowymi wałkami) oraz wózkach wyposażonych w profilowane rolki toczne.
Jako dostawca techniki liniowej Schaeffler, oferujemy pełen asortyment komponentów systemu LF, w tym popularne wózki serii LFL, LFKL oraz szyny LFS.

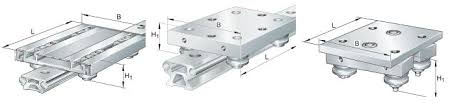

Wózki Profilowe INA – Przegląd Serii
Oferujemy wózki toczne dostosowane do różnych obciążeń i przestrzeni montażowych. Większość wózków wyposażona jest w rolki bieżne smarowane na cały okres żywotności i uszczelnione (2RSR/2Z).
1. Wózki Standardowe i Długie (LFL / LFLL)
Uniwersalne wózki do większości zastosowań.
-
LFL...-SF: Wózek standardowy, wykonanie odporne na korozję (Corrotect®).
-
LFL...-E-SF: Wózek w wersji szerokiej (E).
-
LFLL...-SF: Wózek długi (Long) z czterema parami rolek dla zwiększonej nośności i stabilności momentu.
2. Wózki Kompaktowe (LFKL / LFCL)
Zaprojektowane do aplikacji o ograniczonej przestrzeni.
-
LFKL...-SF: Wózek kompaktowy, niski profil.
-
LFKL...E-SF / EE-SF: Wersje szersze lub o specyficznym rozstawie otworów.
-
LFCL...: Wózki do mniejszych obciążeń, często o konstrukcji przelotowej (hollow section).
3. Wózki Przegubowe do Łuków (LFDL)
Specjalistyczne wózki typu "bogie", umożliwiające poruszanie się po torach zakrzywionych (prowadnicach łukowych i owalnych).
-
LFDL...-B: Wózek przegubowy z łożyskowaniem trzpieni.
-
LFDL...-SF: Wersja standardowa odporna na korozję.

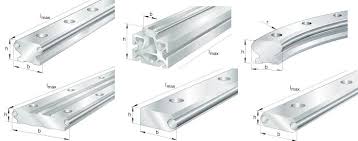

Szyny Profilowe INA LFS – Lekkość i Precyzja
Podstawą systemu są szyny LFS. Są to profile nośne (najczęściej z anodyzowanego aluminium) z wprasowanymi prętami ze stali łożyskowej, po których toczą się rolki. Taka konstrukcja łączy lekkość aluminium z twardością stali (60 HRC).
Dostępne warianty szyn w naszej ofercie:
-
Szyny Pełne i Płaskie:
-
LFS... (-F / -FE): Szyny płaskie, szerokie.
-
LFS...-M: Szyny płaskie, wąskie.
-
-
Szyny Profilowe z Otworami (Drążone i Pełne):
-
LFS...-C / -CE: Szyny o profilu zamkniętym (pustym w środku) – wysoka sztywność przy minimalnej masie.
-
LFS...-N: Szyny niskie.
-
LFS...-E / -EE: Szyny standardowe z różnym układem otworów montażowych.
-
-
Szyny Wysokie (High Profile):
-
LFS...-CH / -CHE / -CHEE: Szyny drążone o wysokim profilu (samonośne na pewnych odcinkach).
-
LFS...-FH / -FHE / -FHEE: Szyny pełne/płaskie wysokie.
-
-
Szyny Stalowe i Specjalne:
-
LFS...-FHZ: Szyny z uzębieniem (do napędu zębatego).
-
LFSR...-ST: Szyny w całości stalowe (do największych obciążeń i spawania).
-
-
Prowadnice Łukowe:
-
LFSR...-OV...VBS: Segmenty łukowe i owalne do budowy zamkniętych torów transportowych.
-
Dlaczego Warto Wybrać System Rolkowy INA?
-
Prędkość i Dynamika: Systemy rolkowe mogą pracować z prędkościami do 10 m/s, co jest trudne do osiągnięcia dla standardowych prowadnic kulkowych.
-
Cicha Praca: Toczenie się dużych rolek generuje znacznie mniej hałasu niż obieg kulek w wózku.
-
Odporność na Zabrudzenia: Duże średnice rolek łatwiej "przejeżdżają" przez zanieczyszczenia, a brak bieżni zamkniętych zapobiega zatarciom pyłem.
-
Niska Masa: Aluminiowe szyny LFS znacząco redukują masę całej konstrukcji (ważne w osiach ruchomych).
-
Regulacja Luzu: Mimośrodowe sworznie w wózkach pozwalają na precyzyjne ustawienie napięcia wstępnego (kasowanie luzu).
Zastosowanie Systemów LF
Te wszechstronne prowadnice są idealne do:
-
Systemów pakujących i logistycznych.
-
Drzwi przesuwnych i osłon maszyn.
-
Przemysłu spożywczego i medycznego (wersje nierdzewne i czyste).
-
Systemów transportu wewnętrznego (tory owalne, pętle).
-
Lekkiej automatyki i manipulatorów.
Usługi – Cięcie i Dobór
Jako partner Schaeffler INA, oferujemy:
-
Cięcie szyn LFS na wymiar: Precyzyjne docinanie profili aluminiowych i stalowych wałków.
-
Kompletacja: Dobór odpowiednich śrub mimośrodowych (do regulacji) i koncentrycznych.
-
Wsparcie techniczne: Pomoc w konfiguracji torów prostych i zakrzywionych.
Skontaktuj się z nami, aby dobrać najszybszy system prowadzenia dla Twojej aplikacji.
TRZPIENIE
- LFR...
- LFR...-A1
- LFE...
- LFE...-A1
