1. Wózki Dwurzędowe – Seria INA KWEM

Najpopularniejsza seria miniaturowa na rynku. Wózki oparte na dwóch rzędach kulek zapewniają płynny ruch i kompaktowe wymiary. Wszystkie elementy metalowe wykonane są ze stali nierdzewnej.

Oferujemy pełną gamę wariantów wymiarowych, aby idealnie dopasować wózek do Twojej aplikacji:

• KWEM...: Wózek standardowy (Standard carriage).

• KWEM...-L (Long): Wózek w wersji długiej – dla zwiększonej nośności i sztywności.

• KWEM...-C (Compact): Wózek krótki – idealny tam, gdzie każdy milimetr długości skoku ma znaczenie.

• KWEM...-W (Wide): Wózek szeroki – zwiększona podstawa zapewnia lepsze przenoszenie momentów wywracających (możliwość stosowania pojedynczej szyny).

• KWEM...-WL (Wide Long): Wózek szeroki i długi – maksymalna nośność w wersji szerokiej.

• KWEM...-WC (Wide Compact): Wózek szeroki i krótki.

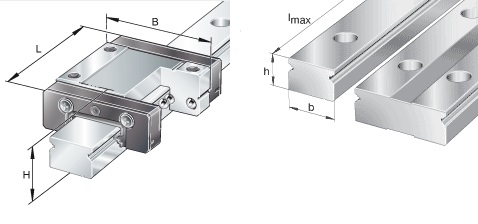

Szyny Prowadzące do serii KWEM

Wózki serii KWEM współpracują z dedykowanymi, precyzyjnymi szynami miniaturowymi:

• TKDM...: Szyna standardowa profilowa.

• TKDM...W: Szyna szeroka (Wide) – do wózków serii W/WL/WC.

2. Wózki Czterorzędowe – Seria INA KWME (High Load)

Tam, gdzie standardowe miniatury nie wystarczają, INA oferuje serię KWME. To wózki wyposażone w cztery rzędy kulek, co jest unikalnym rozwiązaniem w tej klasie wielkości.

• KWME...-C: Wózek czterorzędowy. Dzięki większej liczbie punktów styku, oferuje znacznie wyższą nośność i sztywność niż odpowiedniki dwurzędowe, przy zachowaniu tych samych wymiarów montażowych (zgodnie z DIN 645-2).

Szyny Prowadzące do serii KWME

• TKDM...-C: Dedykowana szyna profilowa pod wózki czterorzędowe, zapewniająca optymalną bieżnię dla zwiększonej liczby kulek.

Dlaczego warto wybrać miniaturowe systemy INA?

• ✅ Odporność na korozję: Wszystkie wózki i szyny serii KWEM/KWME są standardowo wykonane ze stali nierdzewnej, co pozwala na pracę w środowiskach cleanroom i przemyśle spożywczym.

• ✅ Płynność ruchu: Precyzyjny system nawrotu kulek gwarantuje cichą pracę bez zacięć, nawet przy dużych prędkościach.

• ✅ Pełna oferta rozmiarowa: Dostępne wielkości od miniaturowych rozmiarów 07, 09, 12, 15 aż do 20 mm.

• ✅ Uszczelnienie: Wózki są wyposażone w zintegrowane uszczelnienia chroniące przed zanieczyszczeniami i utrzymujące smar wewnątrz.

Zastosowanie

• Medycyna i Laboratoria: Analizatory krwi, pipetory, stoły mikroskopowe.

• Elektronika: Maszyny Pick & Place, montaż PCB.

• Drukarki 3D i Plotery: Precyzyjne prowadzenie głowic.

• Optyka: Systemy regulacji soczewek i luster.

Usługi Dodatkowe – Cięcie Szyn Miniaturowych

Prowadnice miniaturowe wymagają niezwykłej ostrożności podczas obróbki. Oferujemy profesjonalne cięcie szyn TKDM na wymiar z zachowaniem idealnej krawędzi i czystości, aby zapobiec dostaniu się opiłków do wózka.

Szukasz precyzji w skali mikro? Skontaktuj się z nami.
