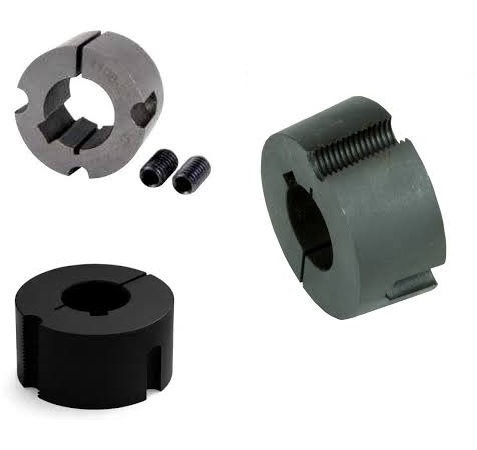

Tuleje Taper Lock (Taper Bush)

Dlaczego Warto Stosować System Taper Lock?

Tuleje stożkowe Taper Bush to globalny standard w technice napędowej. Ich popularność wynika z szeregu niepodważalnych zalet:

• Błyskawiczny Montaż i Demontaż: Montaż polega jedynie na dokręceniu śrub (wkrętów). Nie jest wymagane podgrzewanie ani użycie specjalistycznych pras. Demontaż jest równie prosty.

• Oszczędność Czasu i Kosztów: Eliminuje potrzebę kosztownej i czasochłonnej obróbki wałów i piast (np. obróbki cieplnej czy precyzyjnego pasowania).

• Pewne i Silne Połączenie: Stożkowa konstrukcja zapewnia bardzo mocne, równomierne zaciśnięcie tulei na wale, tworząc połączenie skurczowe o dużej nośności.

• Uniwersalność i Dostępność: Jeden typ gniazda w kole pasowym lub łańcuchowym pasuje do tulei z wieloma różnymi średnicami otworów.

• Szeroki Zakres Średnic: Oferujemy tuleje z gotowymi otworami metrycznymi (mm) i calowymi (inch), co pozwala na montaż na praktycznie każdym standardowym wale.

• Kompatybilność z Rowkiem Wpustowym: Większość tulei Taper Lock posiada już wykonany rowek wpustowy zgodny z normą DIN, co dodatkowo zabezpiecza połączenie przed obrotem.

Zasada Działania i Zastosowanie

System Taper Lock składa się z dwóch elementów: stożkowej tulei (z nacięciem) oraz gniazda (np. w kole pasowym) o pasującym stożku. Tuleja posiada otwory gwintowane i niegwintowane.

Podczas dokręcania śrub montażowych, tuleja jest wciągana w stożkowe gniazdo, co powoduje jej równomierne zaciśnięcie się na wale. Powstała siła tarcia jest tak duża, że skutecznie przenosi wysokie momenty obrotowe.

Najczęstsze zastosowania tulei Taper Bush:

• Mocowanie kół pasowych (klinowych, wielorowkowych, zębatych)

• Mocowanie kół łańcuchowych

• Osadzanie sprzęgieł kłowych i elastycznych

• Mocowanie wirników wentylatorów i bębnów przenośników

Nasza Oferta – Pełen Zakres Tulei Taper Lock

Jako specjalistyczny dostawca komponentów napędowych, zapewniamy pełną dostępność tulei stożkowych Taper Lock.

• Pełen Typoszereg: Posiadamy na stanie wszystkie standardowe rozmiary tulei, m.in.:

  • 1008, 1108, 1210, 1215, 1310, 1610, 1615

  • 2012, 2517, 3020, 3030

  • 3525, 3535, 4030, 4040, 4545, 5050

• Materiał: Wysokiej jakości żeliwo lub stal (w zależności od rozmiaru).

• Gotowe Otwory: Szeroki wybór gotowych otworów metrycznych (np. 20 mm, 25 mm, 30 mm, 40 mm) oraz calowych.

• Kompletny Zestaw: Każda tuleja dostarczana jest w komplecie z odpowiednimi śrubami montażowymi (wkrętami).

Jak Dobrać Odpowiednią Tuleję Taper Lock?

Dobór jest niezwykle prosty i sprowadza się do 3 kroków:

1. Sprawdź oznaczenie gniazda: Na kole pasowym lub łańcuchowym znajdziesz oznaczenie gniazda, np. "2517". To jest Twój typ tulei.

2. Zmierz średnicę wału: Zmierz dokładnie średnicę wału, na którym będzie montowany element, np. 35 mm.

3. Złóż zamówienie: Potrzebujesz tulei o oznaczeniu Taper Lock 2517 z otworem fi 35 mm.

Nie wiesz, jaki typ tulei będzie odpowiedni? Skontaktuj się z naszym działem technicznym! Nasi doradcy pomogą Ci dobrać idealne rozwiązanie.

pobierz katalog    Skontaktuj się    Zapytaj o ofertę

FAQ – Najczęściej Zadawane Pytania

P: Czy do tulei Taper Lock zawsze potrzebny jest rowek wpustowy na wale?

O: Nie zawsze. W wielu aplikacjach o mniejszym obciążeniu sama siła zacisku stożkowego jest wystarczająca. Jednak tuleje są standardowo wyposażone w rowek, a jego wykonanie na wale jest zalecane dla pełnego przenoszenia momentu obrotowego i dodatkowego zabezpieczenia.

P: Jak zdemontować tuleję Taper Lock?

O: Demontaż jest równie prosty. Należy wykręcić śruby montażowe, a następnie jedną z nich wkręcić w specjalny, trzeci otwór (gwintowany) w tulei. Śruba, opierając się o koło, wypchnie tuleję ze stożka, luzując połączenie.

P: Czy tuleje są wielokrotnego użytku?

O: Tak, system Taper Lock jest w pełni demontowalny i pozwala na wielokrotny montaż i demontaż bez utraty właściwości mocujących.
