POLY-NORM®

W aplikacjach, gdzie liczy się krótka długość całkowita oraz łatwość łączenia wałów (montaż ślepy), KTR POLY-NORM® jest bezkonkurencyjnym rozwiązaniem. To skrętnie elastyczne sprzęgło kłowe, które dzięki swojej unikalnej konstrukcji stało się standardem w napędach pomp, kompresorów i maszyn ogólnego przeznaczenia.

Oferujemy pełen zakres sprzęgieł POLY-NORM®, które gwarantują bezawaryjną pracę, skuteczne tłumienie drgań i błyskawiczny serwis.

Dlaczego POLY-NORM® to Idealny Wybór dla Twojej Maszyny?



POLY-NORM® różni się od klasycznych sprzęgieł kłowych (takich jak ROTEX) budową i sposobem montażu, oferując specyficzne korzyści:

  • Montaż Osiowy (Wtykowy): To kluczowa zaleta. Konstrukcja pozwala na łączenie dwóch połówek sprzęgła poprzez proste dosunięcie osiowe. Ułatwia to tzw. "montaż ślepy" (np. w kołnierzach pomp) i skraca czas instalacji.

  • Bardzo Krótka Budowa: POLY-NORM® charakteryzuje się niezwykle zwartą konstrukcją, co pozwala na zastosowanie go w miejscach o bardzo małym rozstawie wałów (DBSE).

  • Skuteczna Kompensacja: Elastomerowy pierścień doskonale kompensuje odchyłki wałów: osiowe, promieniowe i kątowe, chroniąc łożyska silnika i pompy.

  • Bezpieczeństwo (Fail-Safe): Jest to sprzęgło "nieprzebijalne". W przypadku zużycia elementu elastycznego, kły piast zazębiają się, zapewniając awaryjne przeniesienie napędu.

  • Bezobsługowość: Sprzęgło nie wymaga smarowania ani skomplikowanych przeglądów.

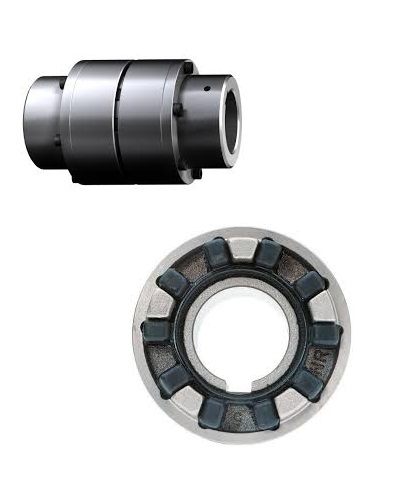

Obraz jest ucieleśnieniem niezawodności, bezpieczeństwa napędu (fail-safe) i zwartej konstrukcji, które definiują sprzęgło KTR POLY-NORM®. Kompozycja łączy w sobie surowy, industrialny wizerunek solidnych elementów żeliwnych i elastomerowych z profesjonalizmem i dostępnością, jakie oferuje autoryzowany polski dystrybutor DAKAM. Dominują w niej barwy przemysłowe: ciemnoszary/grafitowy (korpusy piast), głęboka czerń (pierścień elastomerowy) oraz lśniąca stal. W centrum uwagi, na czystej, industrialnej powierzchni (np. metalowym stole warsztatowym), znajduje się starannie zaaranżowane sprzęgło KTR POLY-NORM®: • Konstrukcja kłowa (Fail-safe): To kluczowy element wizualny. Widoczne są dwie masywne piasty (z żeliwa szarego) z charakterystycznymi kłami. Ujęcie powinno wyraźnie pokazywać, że kły piast zachodzą na siebie, ale są odseparowane przez element elastyczny. To wizualizacja cechy "przebicioczułości" – nawet w przypadku zniszczenia elastomeru, kły zapewnią awaryjne przeniesienie napędu. • Pierścień Elastomerowy: Pomiędzy kłami znajduje się solidny, czarny pierścień elastomerowy. Ujęcie makro eksponuje jego strukturę, odpowiedzialną za skuteczne tłumienie drgań skrętnych i kompensację niewspółosiowości. • Zwarta budowa: Sprzęgło jest zaprezentowane tak, aby podkreślić jego krótką długość zabudowy, co jest istotnym wyróżnikiem tej serii. • Marka Premium: Na zewnętrznej powierzchni piasty widoczne jest wyraźne, odlane lub grawerowane logo "KTR" oraz oznaczenie typu (np. "POLY-NORM 90"), co jest gwarancją autentyczności. Tło jest subtelnie rozmyte (efekt bokeh), ale jednoznacznie wskazuje na profesjonalną dystrybucję na terenie Polski: • Nowoczesny magazyn DAKAM: W tle widać rzędy wysokich regałów magazynowych, wypełnionych uporządkowanymi, oryginalnymi opakowaniami KTR (często z niebieskimi akcentami). Duża ilość towaru na stanie wizualnie potwierdza status "sprawdzonego dystrybutora". • Logo Dystrybutora: W dyskretnym, ale widocznym miejscu umieszczone jest logo DAKAM, z dopiskiem "Autoryzowany Dystrybutor KTR", co buduje jego markę jako zaufanego partnera w technice napędowej. Obraz niesie jasny komunikat: "Jako autoryzowany polski dystrybutor DAKAM, posiadamy na stanie niezawodne, przebicioczułe sprzęgła KTR POLY-NORM®, zapewniające bezpieczeństwo pracy napędu, tłumienie drgań i zwartą zabudowę".



Konstrukcja: Dwie Piasty i Pierścień Elastomerowy



Sprzęgło składa się z dwóch metalowych piast (kłowych) oraz wkładanego między nie pierścienia elastomerowego.

  • Elastomer (Perbunan / NBR): W przeciwieństwie do "gwiazdek" w innych sprzęgłach, POLY-NORM® wykorzystuje pierścień. Zapewnia on wysoką elastyczność i odporność na oleje, smary oraz temperaturę (od -30°C do +80°C).

  • Warianty Wykonania:

    • AR: Dwuczęściowe (najpopularniejsze).

    • ADR: Trzyczęściowe (umożliwia wymianę pierścienia bez przesuwania maszyn).

    • AZR: Z elementem dystansowym (do pomp zdemontowalnych od tyłu - "back-pull-out").



Zastosowanie – Standard w Przemyśle Pomp



Ze względu na swoją charakterystykę, KTR POLY-NORM® jest najczęściej wybieranym sprzęgłem w przemyśle chemicznym, wodociągowym i przetwórczym:

  • Pompy Wirowe i Procesowe: Idealne do ciasnych zabudów i montażu w "lanternach".

  • Kompresory Śrubowe i Tłokowe.

  • Mieszadła i Wentylatory.

  • Przenośniki Rolkowe.



Dostępne Rozmiary i Zamienniki



Oferujemy pełen typoszereg sprzęgieł POLY-NORM® o momentach obrotowych od 40 Nm do 134 000 Nm. Posiadamy piasty z otworami gotowymi (na wpust) oraz pilotażowymi do samodzielnej obróbki.

Czy wiesz, że? Sprzęgła KTR POLY-NORM® są często wymienne montażowo z innymi sprzęgłami standardu rynkowego (np. typu N-Eupex*). Skontaktuj się z nami, aby dobrać odpowiednik KTR o wyższej jakości.



Kupuj u Pewnego Dostawcy KTR



Tylko oryginalne produkty KTR gwarantują parametry katalogowe i długą żywotność elastomeru. Nie ryzykuj awarii napędu przez stosowanie tanich zamienników.

Zapewniamy:

  • Wysokie stany magazynowe.

  • Szybką obróbkę piast (roztaczanie otworów).

  • Wsparcie techniczne w doborze sprzęgła.
