GEARex®

W przemyśle ciężkim, gdzie momenty obrotowe liczone są w tysiącach niutonometrów, a warunki pracy nie wybaczają słabości, standardowe rozwiązania to za mało. KTR GEARex® to klasyczne, całostalowe sprzęgło zębate, zaprojektowane zgodnie z międzynarodowym standardem AGMA, aby sprostać najbardziej ekstremalnym wyzwaniom inżynierii napędowej.

Oferujemy pełen typoszereg sprzęgieł GEARex®, które łączą w sobie maksymalną gęstość mocy z kompaktowymi wymiarami, stanowiąc niezawodne ogniwo w napędach hutniczych, dźwigowych i górniczych.

Dlaczego KTR GEARex® to Król Przemysłu Ciężkiego?



GEARex® to rozwiązanie dla inżynierów szukających bezkompromisowej wytrzymałości i długiej żywotności.

  • Zasada Dwukardanowa: Sprzęgło działa jak przegub dwukardanowy. Dzięki łukowemu uzębieniu piast, skutecznie kompensuje odchyłki osiowe, promieniowe i kątowe wałów, chroniąc łożyska współpracujących maszyn.

  • Potężna Gęstość Mocy: Dzięki konstrukcji całkowicie stalowej i smarowaniu, GEARex® przenosi znacznie wyższe momenty obrotowe przy mniejszej średnicy zewnętrznej niż sprzęgła elastyczne.

  • Zgodność z Normą AGMA: Wymiary montażowe i parametry są zgodne z międzynarodowym standardem AGMA (American Gear Manufacturers Association), co gwarantuje pełną wymienność z innymi sprzęgłami tego typu dostępnymi na rynku.

  • Długa Żywotność: Zastosowanie smarowania smarem stałym (lub olejem) redukuje tarcie między zębami niemal do zera, co przy odpowiedniej konserwacji zapewnia wieloletnią eksploatację.

  • Wszechstronność: Możliwość pracy w poziomie i w pionie (przy zastosowaniu odpowiednich uszczelnień).

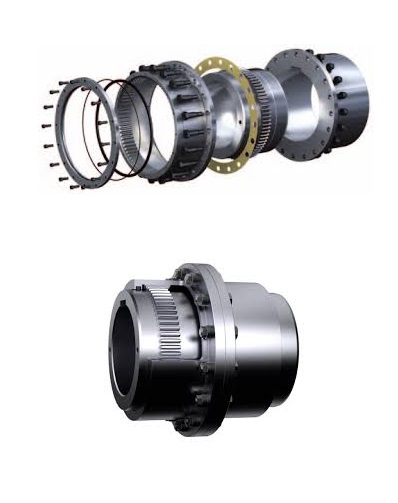

Obraz jest ucieleśnieniem przemysłowej potęgi, całkowicie stalowej konstrukcji i maksymalnej wydajności, które definiują serię sprzęgieł KTR GEARex®. Kompozycja łączy w sobie surowy, masywny wizerunek sprzęgła zębatego z profesjonalizmem i logistyczną sprawnością, jakie oferuje autoryzowany polski dystrybutor DAKAM. Dominują w niej barwy przemysłu ciężkiego: lśniąca, obrobiona stal oraz techniczna szarość. W centrum uwagi, na czystej, industrialnej powierzchni (np. wzmocnionym stole warsztatowym), znajduje się starannie wyeksponowane całostalowe sprzęgło KTR GEARex®: • Masywna konstrukcja: Prezentowane jest solidne sprzęgło składające się z dwóch piast i łączącej je tulei zewnętrznej. Całość wykonana jest z wysokogatunkowej stali, co wizualnie komunikuje zdolność do przenoszenia ekstremalnie wysokich momentów obrotowych. • Precyzyjne uzębienie: Sprzęgło może być pokazane w lekkim "rozstrzeleniu" lub przekroju, aby odsłonić kluczowy detal: precyzyjnie frezowane zęby łukowe na piastach, współpracujące z uzębieniem wewnętrznym tulei. To serce technologii GEARex®, zapewniające kompensację odchyłek. • Detale eksploatacyjne: Wyraźnie widoczne są korki/smarowniczki na tulei zewnętrznej oraz uszczelnienia (O-ringi), co podkreśla konieczność smarowania i szczelność konstrukcji. • Marka Premium: Na stalowej powierzchni tulei widoczne jest trwałe, wybite lub grawerowane logo "KTR" oraz oznaczenie typu "GEARex®", co jest gwarancją autentyczności. Tło jest subtelnie rozmyte (efekt bokeh), ale jednoznacznie wskazuje na profesjonalną dystrybucję na terenie Polski: • Nowoczesny magazyn DAKAM: W tle widać rzędy wzmocnionych regałów magazynowych (przystosowanych do ciężkich elementów). Są one wypełnione solidnymi, drewnianymi skrzyniami lub paletami z logo KTR, typowymi dla pakowania ciężkich sprzęgieł przemysłowych. • Logo Dystrybutora: W dyskretnym, ale widocznym miejscu umieszczone jest logo DAKAM, z dopiskiem "Autoryzowany Dystrybutor KTR", co buduje jego markę jako partnera w przemyśle ciężkim. Obraz niesie jasny komunikat: "Jako autoryzowany polski dystrybutor DAKAM, posiadamy na stanie potężne, całostalowe sprzęgła zębate KTR GEARex®, dedykowane do najcięższych aplikacji w hutnictwie, górnictwie i energetyce".



Konstrukcja i Technologia



Sprzęgło GEARex® składa się z dwóch stalowych piast z uzębieniem zewnętrznym (łukowym) oraz dzielonej, kołnierzowej tulei zewnętrznej z uzębieniem wewnętrznym.

  • Uzębienie Łukowe (Crowned Teeth): Specjalna geometria zębów zapobiega naciskom krawędziowym przy wychyleniach kątowych, co drastycznie zwiększa trwałość sprzęgła.

  • Uszczelnienie: Zastosowanie O-ringów (NBR) zapewnia szczelność komory smarnej, zapobiegając wyciekom środka smarnego i wnikaniu zanieczyszczeń (kurz, woda).

  • Materiały: Wysokogatunkowa stal ulepszona cieplnie.



Zastosowanie – Tam, Gdzie Liczy się Siła



KTR GEARex® jest standardowym wyborem w aplikacjach wymagających przenoszenia ekstremalnych sił w trudnych warunkach:

  • Hutnictwo i Walcownie: Napędy walców, samotoków.

  • Dźwignice i Suwnice: Mechanizmy podnoszenia i jazdy.

  • Górnictwo: Przenośniki taśmowe, kruszarki, młyny kulowe.

  • Pompy dużej mocy i kompresory.

  • Mieszalniki betonu i asfaltu.



Dostępne Warianty i Rozmiary



Oferujemy sprzęgła GEARex® w szerokim zakresie rozmiarów (od 10 do 70) oraz w różnych wykonaniach konstrukcyjnych:

  • Typ FA: Wersja standardowa (dwie piasty + tuleja dzielona).

  • Typ FB: Wersja z jedną piastą przedłużoną.

  • Typ FAB: Wersja z dwiema piastami przedłużonymi.

  • Typ DA: Wersja do montażu pionowego.

Zakres momentu obrotowego: Od 930 Nm aż do 135 000 Nm (i więcej na zapytanie).



Wybierz Pewność – DAKAM



W przemyśle ciężkim każda awaria to ogromne straty. Nie ryzykuj stosowania zamienników o niepewnej jakości stali. Wybierz oryginalne sprzęgła KTR GEARex®, które przeszły rygorystyczne testy jakościowe.



Zapewniamy:

  • Pełne wsparcie techniczne przy doborze sprzęgła.

  • Dostępność uszczelnień i części zamiennych.

  • Obróbkę otworów (roztaczanie, rowki wpustowe) zgodnie z dokumentacją klienta.
