TOOLFLEX®

W aplikacjach, gdzie priorytetem jest maksymalna sztywność skrętna, odporność na wysokie temperatury oraz absolutna precyzja odwzorowania ruchu, elastomery ustępują miejsca stali. KTR TOOLFLEX® to bezluzowe sprzęgło mieszkowe, które dzięki zastosowaniu wielowarstwowego mieszka ze stali nierdzewnej, gwarantuje bezkompromisową dokładność w najbardziej wymagających napędach serwo i systemach pozycjonowania.

Oferujemy pełną gamę sprzęgieł TOOLFLEX®, które są pierwszym wyborem konstruktorów obrabiarek CNC, robotów przemysłowych i aparatury medycznej.

Dlaczego TOOLFLEX® to Mistrz Sztywności?



W przeciwieństwie do sprzęgieł z łącznikiem elastomerowym (jak ROTEX GS), TOOLFLEX® jest sprzęgłem w pełni metalowym.

  • Najwyższa Sztywność Skrętna: Dzięki stalowemu mieszkowi, sprzęgło jest niezwykle sztywne skrętnie. Oznacza to brak "efektu sprężyny" przy zmianie obciążenia, co gwarantuje natychmiastową reakcję i idealną synchronizację wałów (kluczowe w precyzyjnym pozycjonowaniu).

  • Kompensacja Niewspółosiowości: Mimo sztywności skrętnej, elastyczny mieszek doskonale kompensuje błędy ustawienia wałów: osiowe, promieniowe i kątowe, przy zachowaniu niskich sił przywracających (chroniąc łożyska).

  • Odporność Termiczna: Całkowicie metalowa konstrukcja pozwala na pracę w temperaturach do +200°C (a w wersjach specjalnych nawet wyższych), gdzie sprzęgła z gumą lub poliuretanem uległyby stopieniu.

  • Bezobsługowość: Brak elementów ulegających zużyciu (ciernemu) sprawia, że sprzęgło nie wymaga żadnej konserwacji przez cały okres żywotności ("maintenance-free").

  • Niska Bezwładność: Kompaktowe piasty aluminiowe (w mniejszych rozmiarach) zapewniają niski moment bezwładności, co umożliwia osiąganie wysokich dynamik w napędach serwo.

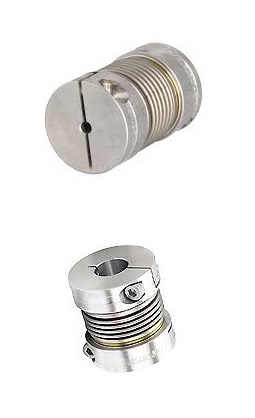

Obraz jest ucieleśnieniem perfekcyjnej precyzji, sztywności skrętnej i technologii bezluzowej, które są fundamentem serii sprzęgieł KTR TOOLFLEX®. Kompozycja jest sterylna, niemal laboratoryjna, co idealnie oddaje przeznaczenie produktu do systemów pozycjonowania, robotyki i enkoderów. Dominują w niej chłodne, metaliczne barwy: lśniąca stal nierdzewna (mieszek) oraz matowe aluminium (piasty). Całość jest osadzona w kontekście autoryzowanego polskiego dystrybutora DAKAM. W centrum uwagi, na czystej, metalowej lub białej powierzchni, znajduje się starannie wyeksponowane sprzęgło mieszkowe KTR TOOLFLEX®: • Metalowy Mieszek (Bellow): Absolutny bohater kompozycji. Ujęcie makro eksponuje charakterystyczną, wielowarstwową konstrukcję mieszka ze stali nierdzewnej. Jego pofałdowana struktura lśni w świetle, wizualnie komunikując zdolność do kompensacji odchyłek przy zachowaniu maksymalnej sztywności skrętnej. • Piasty Zaciskowe: Widoczne są dwie precyzyjne piasty (najczęściej aluminiowe dla mniejszych rozmiarów, stalowe dla większych). Kluczowym detalem są śruby zaciskowe (clamping screws), które symbolizują bezluzowe, pewne połączenie z wałem ("na wcisk"). • Połączenie: Widać idealne, bezspoinowe (często klejone lub spawane) połączenie mieszka z piastami, co świadczy o wysokiej jakości wykonania. • Marka Premium: Na korpusie piasty widoczne jest precyzyjne, laserowo grawerowane logo "KTR" oraz oznaczenie typu "TOOLFLEX®" (np. "Type S" lub "Type M"), co jest gwarancją autentyczności. Tło jest subtelnie rozmyte (efekt bokeh), ale jednoznacznie wskazuje na profesjonalną dystrybucję na terenie Polski: • Nowoczesny magazyn DAKAM: W tle widać rzędy regałów z systemem drobnicowym, wypełnionych uporządkowanymi, oryginalnymi opakowaniami KTR. Duża ilość towaru na stanie wizualnie potwierdza status "sprawdzonego dystrybutora" i dostępność. • Logo Dystrybutora: W dyskretnym, ale widocznym miejscu umieszczone jest logo DAKAM, z dopiskiem "Autoryzowany Dystrybutor KTR", co buduje markę jako eksperta od napędów precyzyjnych. Obraz niesie jasny komunikat: "Jako autoryzowany polski dystrybutor DAKAM, posiadamy na stanie precyzyjne, bezluzowe sprzęgła mieszkowe KTR TOOLFLEX®, idealne do serwonapędów, enkoderów i systemów pozycjonujących, wymagających wysokiej sztywności skrętnej".

Konstrukcja: Stalowy Mieszek Wielowarstwowy



Sercem sprzęgła jest mieszek ze stali nierdzewnej. KTR stosuje konstrukcję wielowarstwową, która zapewnia lepszą elastyczność i większe tłumienie drgań niż mieszki jednowarstwowe.

Połączenie mieszka z piastami odbywa się w procesie zaciskania (rozmiary S) lub spawania (rozmiary M), co gwarantuje pewne przeniesienie momentu obrotowego bez ryzyka poluzowania.



Zastosowanie – Precyzja i Trudne Warunki



KTR TOOLFLEX® jest niezastąpione tam, gdzie wymagana jest "twarda" charakterystyka napędu lub odporność na media:

  • Obrabiarki CNC: Napędy osi posuwowych, napędy wrzecion.

  • Robotyka: Przeguby robotów, manipulatory.

  • Technika Medyczna: Tomografy, stoły operacyjne.

  • Przemysł Spożywczy i Farmaceutyczny: Wersje odporne na korozję i wysokie temperatury mycia.

  • Systemy Pakujące i Drukarskie: Synchronizacja wałów (indeksowanie).



Dostępne Warianty i Typy



Oferujemy sprzęgła TOOLFLEX® w szerokim zakresie rozmiarów i wykonań:

  • Typ S (Piasty zaciskowe): Standardowe wykonanie do serwonapędów.

  • Typ M (Piasty spawane): Do przenoszenia wyższych momentów obrotowych.

  • Typ KN: Wersja skrócona (kompaktowa) do ciasnych zabudów.

  • Typ PI (Plug-In): Wersja dzielona osiowo, umożliwiająca montaż "ślepy" (wtykowy).

  • Typ CF: Z kołnierzem do montażu np. na kołach pasowych.



Zakres momentu obrotowego: Od miniaturowych 0.1 Nm aż do 600 Nm.



Kupuj Pewnie u Sprawdzonego Partnera



Mieszek to element precyzyjny. Jego jakość i grubość ścianek decydują o żywotności sprzęgła (odporność na zmęczenie materiału). Tanie zamienniki często pękają po kilku tysiącach cykli. Wybierz oryginał KTR.



Zapewniamy:

  • Profesjonalny dobór sprzęgła (obliczenia momentu i sztywności).

  • Szybką dostępność piast z otworami pod standardowe silniki.

  • Wykonania otworów na zamówienie.
