RADEX®-NC

W świecie napędów serwo (Servo Drives), gdzie o wydajności decyduje dynamika i czas reakcji, każdy gram wirującej masy ma znaczenie. KTR RADEX®-NC to specjalistyczne, bezluzowe sprzęgło płytkowe (lamelowe), zaprojektowane od podstaw z myślą o technice serwonapędowej. Łączy ono sztywność skrętną stalowych lamel z niskim momentem bezwładności aluminiowych piast.

Oferujemy pełną gamę sprzęgieł RADEX®-NC, które są idealnym rozwiązaniem dla aplikacji wymagających wysokich prędkości obrotowych, precyzyjnego pozycjonowania i szybkiego nawrotu.

Dlaczego RADEX®-NC to Idealny Partner dla Serwosilnika?



RADEX®-NC wypełnia lukę między sprzęgłami mieszkowymi (TOOLFLEX) a kłowymi (ROTEX GS), oferując unikalną charakterystykę:

  • Niski Moment Bezwładności: Dzięki zastosowaniu piast z wysokowytrzymałego stopu aluminium, sprzęgło jest niezwykle lekkie. To pozwala na maksymalne wykorzystanie dynamiki silnika serwo, skracając czasy cyklu maszyny.

  • Wysoka Sztywność Skrętna: Pakiety lamel ze stali nierdzewnej zapewniają sztywne przenoszenie momentu obrotowego. Gwarantuje to precyzyjne odwzorowanie ruchu i brak histerezy przy zmianie kierunku obrotów (praca rewersyjna).

  • Bezluzowość: Konstrukcja zapewnia absolutny brak luzu kątowego, co jest krytyczne w systemach pozycjonowania.

  • Kompensacja Niewspółosiowości: Elastyczne pakiety lamelowe kompensują błędy ustawienia wałów (osiowe, kątowe i w mniejszym stopniu promieniowe), chroniąc łożyska silnika i enkodera.

  • Odporność Termiczna i Chemiczna: W przeciwieństwie do sprzęgieł z wkładką elastomerową, RADEX®-NC jest w pełni metalowe. Może pracować w temperaturach do +200°C i jest odporne na agresywne środowiska.

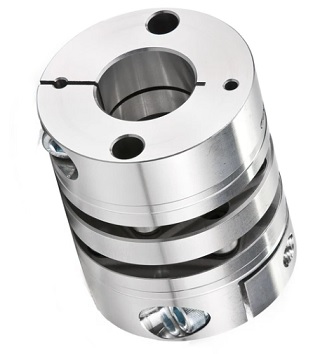

Obraz jest ucieleśnieniem dynamiki, niskiej bezwładności i absolutnej precyzji, dedykowanej do nowoczesnych serwonapędów. Kompozycja jest sterylna, lekka i high-tech, odzwierciedlając kompaktową budowę sprzęgła KTR RADEX®-NC. Dominują w niej chłodne barwy: matowe srebro aluminium (piasty) oraz lśniąca stal nierdzewna (lamele). Całość jest osadzona w kontekście autoryzowanego polskiego dystrybutora DAKAM. W centrum uwagi, na czystej, metalowej lub białej powierzchni, znajduje się starannie wyeksponowane sprzęgło lamelowe KTR RADEX®-NC: • Lekkie Piasty Aluminiowe: To kluczowy wyróżnik serii NC. Widoczne są precyzyjnie obrobione piasty z aluminium (dla zminimalizowania momentu bezwładności). • Pakiety Lamel (Stainless Steel Laminae): Ujęcie makro eksponuje cienkie, elastyczne pakiety blaszek ze stali nierdzewnej. Ich wielowarstwowa struktura wizualnie komunikuje wysoką sztywność skrętną przy jednoczesnej kompensacji odchyłek wałów. • System Zaciskowy: Wyraźnie widoczne są śruby zaciskowe w piastach, co symbolizuje bezluzowe połączenie z wałem silnika serwo, kluczowe dla precyzyjnego pozycjonowania. • Kompaktowość: Sprzęgło jest zwarte, co sugeruje idealne dopasowanie do ciasnych przestrzeni w maszynach CNC i robotach. • Marka Premium: Na aluminiowym korpusie widoczne jest precyzyjne, laserowo grawerowane logo "KTR" oraz typ "RADEX®-NC", co jest gwarancją autentyczności. Tło jest subtelnie rozmyte (efekt bokeh), ale jednoznacznie wskazuje na profesjonalną dystrybucję na terenie Polski: • Nowoczesny magazyn DAKAM: W tle widać rzędy regałów z systemem drobnicowym, wypełnionych uporządkowanymi, oryginalnymi opakowaniami KTR (często białe pudełka z niebieskim logo). Duża ilość towaru na stanie wizualnie potwierdza status "sprawdzonego dystrybutora" i dostępność. • Logo Dystrybutora: W dyskretnym, ale widocznym miejscu umieszczone jest logo DAKAM, z dopiskiem "Autoryzowany Dystrybutor KTR", co buduje markę jako eksperta od napędów precyzyjnych. Obraz niesie jasny komunikat: "Jako autoryzowany polski dystrybutor DAKAM, posiadamy na stanie precyzyjne, bezluzowe sprzęgła serwo KTR RADEX®-NC, zapewniające wysoką sztywność skrętną i niską bezwładność, niezbędne w dynamicznych układach napędowych".



Konstrukcja: Aluminium + Stal Nierdzewna



Sprzęgło składa się z dwóch aluminiowych piast (zaciskowych) oraz pakietu lamel ze stali nierdzewnej.

  • Wersja EK (Pojedynczy Kardan): Z jednym pakietem lamel. Bardzo krótka, zwarta budowa. Kompensuje tylko odchyłki kątowe i osiowe. Najwyższa sztywność skrętna.

  • Wersja DK (Podwójny Kardan): Z dwoma pakietami lamel i elementem pośrednim. Kompensuje również odchyłki promieniowe.



Zastosowanie – Precyzja w Ruchu



KTR RADEX®-NC jest dedykowane do aplikacji High-End w automatyce:

  • Obrabiarki CNC: Napędy pomocnicze, magazyny narzędzi.

  • Robotyka i Manipulatory: Napędy o dużej dynamice.

  • Technika Pomiarowa i Dozująca.

  • Przemysł Spożywczy i Farmaceutyczny: Wersje odporne na korozję.

  • Systemy Vision i Kamery Przemysłowe.



Dostępne Rozmiary i Mocowania



Oferujemy sprzęgła RADEX®-NC w rozmiarach od 5 do 42, przenoszące momenty obrotowe od 2,5 Nm do 360 Nm.

  • Piasty Zaciskowe: Standard w technice serwo. Montaż na wałku gładkim (bez rowka wpustowego) zapewnia bezluzowe połączenie cierne.

  • Łatwy Montaż: Śruby zaciskowe są łatwo dostępne, co przyspiesza instalację w ciasnych korpusach maszyn.



Wybierz Oryginalną Jakość KTR



W dynamicznych napędach serwo, jakość połączenia lamel z piastą jest kluczowa dla trwałości zmęczeniowej. Oryginalne sprzęgła KTR przechodzą rygorystyczne testy, gwarantując miliony cykli bezawaryjnej pracy.



Jako sprawdzony dostawca KTR zapewniamy:

  • Pomoc w doborze sprzęgła (obliczenia momentu bezwładności i sztywności).

  • Szybką dostępność z magazynu.

  • Możliwość wykonania otworów na wymiar.
