MINEX®-S

W przemyśle chemicznym, petrochemicznym i farmaceutycznym, gdzie transportowane są media toksyczne, agresywne, wybuchowe lub niezwykle cenne, jakikolwiek wyciek jest niedopuszczalny. Tradycyjne uszczelnienia mechaniczne (dławnice) bywają zawodne. Rozwiązaniem, które gwarantuje 100% szczelności, jest KTR MINEX®-S – zaawansowane sprzęgło magnetyczne z osłoną separującą.

Oferujemy sprzęgła MINEX®-S, które umożliwiają bezdotykowe przenoszenie momentu obrotowego przez ściankę, zamieniając standardowe pompy i mieszadła w urządzenia hermetyczne (bezdławnicowe).

Dlaczego KTR MINEX®-S to Gwarancja Bezpieczeństwa?



MINEX®-S to nie tylko sprzęgło – to system uszczelniający, który eliminuje fizyczne połączenie wału silnika z wałem pompy.

  • Całkowita Hermetyzacja: Napęd jest przenoszony za pomocą pola magnetycznego przez nieruchomą osłonę separującą (kubek). Eliminuje to potrzebę stosowania dynamicznych uszczelnień wału (np. sznurowych czy mechanicznych), które są najczęstszym miejscem wycieków.

  • Bezdotykowe Przenoszenie Napędu: Brak fizycznego kontaktu między wirnikiem wewnętrznym a zewnętrznym oznacza brak zużycia mechanicznego i brak konieczności smarowania.

  • Ochrona przed Przeciążeniem: W przypadku zablokowania pompy, sprzęgło "zrywa" połączenie magnetyczne (poślizg), chroniąc silnik przed spaleniem, a wał przed ukręceniem.

  • Zgodność z Normami: Dostępne wersje zgodne z dyrektywą ATEX (strefy zagrożone wybuchem) oraz standardem API 685 (dla przemysłu rafineryjnego).

  • Redukcja Wibracji: Poduszka magnetyczna działa jak tłumik drgań, zapewniając płynną pracę układu.

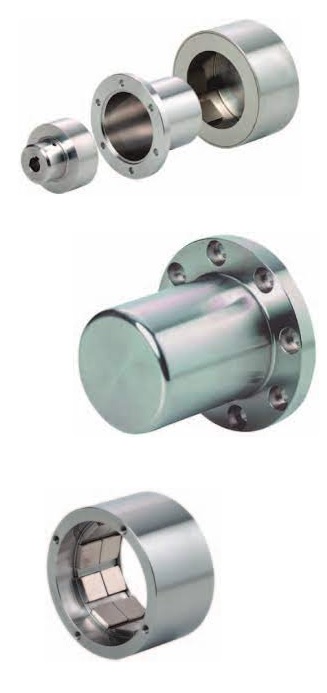

 Obraz jest ucieleśnieniem hermetycznej szczelności, innowacji i bezkontaktowego przenoszenia napędu, które są domeną sprzęgieł magnetycznych KTR MINEX®-S. Kompozycja jest sterylna i techniczna, często wykorzystując widok "rozstrzelony" (exploded view) lub przekrój, aby zilustrować unikalną zasadę działania. Całość jest osadzona w kontekście autoryzowanego polskiego dystrybutora DAKAM. W centrum uwagi, na czystej, laboratoryjnej lub metalowej powierzchni, znajduje się sprzęgło magnetyczne KTR MINEX®-S: • Dwa Wirniki (Rotory): Prezentowane są dwa oddzielne elementy: wirnik zewnętrzny (napędzający) i wirnik wewnętrzny (napędzany). o Kluczowy detal – Magnesy: Wewnątrz wirników widoczne są precyzyjnie rozmieszczone, silne magnesy trwałe (neodymowe/Samar-Kobalt). Ujęcie sugeruje, że siła magnetyczna przenosi moment obrotowy bez fizycznego kontaktu. • Kubełek Izolacyjny (Containment Shroud): Pomiędzy wirnikami znajduje się kluczowy element – separator (kubełek) wykonany ze stali nierdzewnej, Hastelloy® lub ceramiki technicznej. Ten element wizualnie komunikuje całkowitą separację mediów – oddzielenie strefy napędu od strefy produktu (cieczy), gwarantując 100% szczelności (brak wycieków). • Bezpieczeństwo: Konstrukcja sugeruje również funkcję sprzęgła przeciążeniowego (poślizg magnetyczny w razie zablokowania). • Marka Premium: Na metalowej obudowie wirnika widoczne jest wyraźne, laserowo grawerowane logo "KTR" oraz typ "MINEX®-S", co jest gwarancją autentyczności i najwyższej technologii. Tło jest subtelnie rozmyte (efekt bokeh), ale jednoznacznie wskazuje na profesjonalną dystrybucję na terenie Polski: • Nowoczesny magazyn DAKAM: W tle widać rzędy regałów z bezpiecznie zapakowanymi, specjalistycznymi produktami KTR. Ze względu na wartość i specyfikę, mogą to być dedykowane skrzynie lub wzmocnione kartony. • Logo Dystrybutora: W dyskretnym, ale widocznym miejscu umieszczone jest logo DAKAM, z dopiskiem "Autoryzowany Dystrybutor KTR", co buduje markę jako eksperta od zaawansowanych rozwiązań dla pomp i przemysłu chemicznego. Obraz niesie jasny komunikat: "Jako autoryzowany polski dystrybutor DAKAM, oferujemy zaawansowane sprzęgła magnetyczne KTR MINEX®-S, zapewniające hermetyczne, bezwyciekowe przenoszenie napędu w pompach i mieszadłach, idealne do mediów agresywnych i toksycznych".



Konstrukcja i Materiały



Sprzęgło składa się z trzech głównych elementów:

  1. Wirnik zewnętrzny: Z magnesami trwałymi, montowany na wale silnika.

  2. Wirnik wewnętrzny: Z magnesami trwałymi, montowany na wale pompy (zanurzony w medium).

  3. Osłona separująca (Can / Kubek): Nieruchoma bariera oddzielająca medium od otoczenia.

Magnesy: Stosujemy najsilniejsze magnesy ziem rzadkich – Samar-Kobalt (SmCo) lub Neodymowe (NdFeB), które zapewniają stabilne przenoszenie momentu nawet w wysokich temperaturach (do 350°C).

Osłona separująca: Wykonywana ze stali nierdzewnej (np. Hastelloy), tytanu, ceramiki (tlenek cyrkonu) lub tworzyw sztucznych (PEEK), aby zminimalizować straty prądów wirowych i zapewnić odporność chemiczną.



Zastosowanie – Tam, Gdzie Wyciek Nie Wchodzi w Grę



KTR MINEX®-S jest kluczowym elementem w budowie pomp bezdławnicowych i systemów mieszania:

  • Pompy Chemiczne i Procesowe: Transport kwasów, zasad, rozpuszczalników.

  • Przemysł Farmaceutyczny: Sterylne procesy mieszania, autoklawy.

  • Energetyka Jądrowa i Petrochemia.

  • Mieszadła i Reaktory: Przenoszenie napędu przez dno lub ścianę zbiornika pod ciśnieniem.

  • Wentylatory w strefach zamkniętych.



Dostępne Warianty



Oferujemy sprzęgła MINEX®-S w szerokim zakresie rozmiarów i konfiguracji:

  • Zakres momentu obrotowego: Od 0.15 Nm do 1000 Nm (i więcej na zapytanie).

  • Osłony: Metalowe (standard), ceramiczne (brak strat prądów wirowych - wysoka sprawność), z PEEK.

  • Zestawy modernizacyjne: Umożliwiające przebudowę istniejących pomp dławnicowych na magnetyczne.



Zaufaj Ekspertom od Sprzęgieł Specjalnych



Dobór sprzęgła magnetycznego wymaga precyzyjnych obliczeń, uwzględniających straty na prądy wirowe, temperaturę medium i lepkość cieczy. Błąd może skutkować "zerwaniem" sprzęgła lub przegrzaniem medium.



Współpracując z nami, otrzymujesz:

  • Profesjonalny dobór inżynierski.

  • Gwarancję oryginalności produktów KTR.

  • Dostęp do rozwiązań niestandardowych (custom).
